Medtem ko svetovne pošiljke zložljivih pametnih telefonov še naprej naraščajo,LCD zasloni serije Foldso postali eden tehnično najzahtevnejših segmentov na poprodajnem trgu zabavne elektronike. Za razliko od standardiziranih procesov za tradicionalne ploske zaslone predstavljajo upogljivi zasloni edinstvene izzive v fizični strukturi, električnih značilnostih in načinih okvar, ki zahtevajo specializirane zmogljivosti pri testiranju, ocenjevanju in prenovi.
Po podatkih IDC so globalne pošiljke zložljivih pametnih telefonov leta 2025 presegle 22 milijonov enot, s skupno nameščeno bazo, ki je presegla 50 milijonov enot. Samsung ima približno 65 % tega trga, zaradi česar je njegova serija Fold največji vir povpraševanja po popravilih LCD zaslonov serije Fold. Industrijske raziskave kažejo na 7-9-odstotno stopnjo okvar, povezanih z zaslonom, v 12 mesecih uporabe na zložljivih napravah, kar je bistveno več kot 3-5-odstotna stopnja za tradicionalne vodilne telefone z vrstico. Zlomi gibljivega kabla v predelu tečajev, razslojevanje gibke podlage in okvara senzorja za dotik so uvrščeni med tri najpogostejše načine odpovedi. Uradni stroški zamenjave za nove sklope zložljivih zaslonov se običajno gibljejo od 200 do 400, s čakalnimi dobami od 5 do 10 delovnih dni. Ta realnost je pospešila zorenje profesionalnih kanalov za obnovitev in prenovo LCD-zaslonov serije Fold.
Naslednja tabela predstavlja identifikatorje modelov in ključne tehnične specifikacije za zaslone LCD serije Fold, ki so trenutno na voljo na poprodajnem trgu:
| Model izdelka | Združljiva naprava | Vrsta plošče | Velikost glavnega zaslona | Resolucija | Hitrost osveževanja | Gonilnik IC |
|---|---|---|---|---|---|---|
| Zložite 6 LCD | Galaxy Z Fold6 | Dinamični AMOLED 2X | 7,6" | 2160×1856 | 120Hz | S6SY761X |
| Zložite 5 LCD | Galaxy Z Fold5 | Dinamični AMOLED 2X | 7,6" | 2176×1812 | 120Hz | S6SY761 |
| Zložite 4 LCD | Galaxy Z Fold4 | Dinamični AMOLED 2X | 7,6" | 2176×1812 | 120Hz | S6SY760 |
| Zložite 3 LCD | Galaxy Z Fold3 | Dinamični AMOLED | 7,6" | 2208×1768 | 120Hz | S6SY759 |
| Zložite 2 LCD | Galaxy Z Fold2 | Dinamični AMOLED | 7,4" | 2213×1689 | 120Hz | S6SY758 |
| Zložite LCD | Galaxy Fold (1. generacija) | Dinamični AMOLED | 7,3" | 2152×1536 | 60Hz | S6SY757 |
Opomba o združljivosti:Razporeditev priključkov in fleksibilnih kablov se med generacijami razlikuje. Zamenjava med generacijami ni podprta.
Z inženirskega vidika so napake vLCD zasloni serije Foldsledite prepoznavnim fizičnim vzorcem in ne naključni porazdelitvi.
Utrujeni zlom kovinske sledi na območju tečaja
Večplastne kovinske sledi (podatkovne črte, črte za skeniranje, napajalni vodi) pod upogljivo ploščo OLED doživljajo ciklične upogibne obremenitve med ponavljajočim se zlaganjem. Laboratorijski podatki kažejo, da medtem ko Samsung ocenjuje te zaslone za 200.000 krat, uporaba v resničnem svetu s tolerancami tečajev in vdorom prahu povzroči mikrorazpoke v nekaterih vzorcih po 80.000–100.000 ciklih. Električno testiranje razkrije eno ali več navpičnih črt (svetlih ali temnih), ki kažejo na odprt ali kratek stik. To vrsto okvare je mogoče odpraviti z opremo za natančno lepljenje, lociranjem zlomov pod 100-kratno povečavo in ponovno vzpostavitvijo električnih povezav z uporabo anizotropnega prevodnega filma (ACF) s termokompresijskim lepljenjem.
Razslojevanje fleksibilne podlage, ki povzroči izgubo dotika
Plast senzorja na dotik na zložljivih zaslonih običajno uporablja srebrne nanožice ali kovinske mrežne materiale, prevlečene s prožnim poliimidnim substratom. Dolgotrajno prepogibanje lahko povzroči lokalno ločitev med podlago in optično lepilno plastjo pokrovnega stekla, kar povzroči prekinitev signala na dotik. Tipičen simptom je 2-3 cm širok pas na sredini zaslona brez odziva na dotik. To zahteva čiščenje okolja čistih prostorov in ponovno laminacijo z uporabo optičnega lepila z visoko prepustnostjo z opremo za vakuumsko lepljenje. Manj kot 12–15 % popravil lahko dosledno obravnava to težavo.
Popolna okvara IC gonilnika ali gibljivega kabla
Nekateri LCD-zasloni serije Fold so videti fizično nepoškodovani, vendar ne prikazujejo nobenega prikaza. Preizkušanje izolacije napake običajno identificira okvarjen IC gonilnika ali zlomljen dolg flex kabel, ki teče skozi območje tečaja, kar predstavlja mehansko šibko točko na poti signala. Po lociranju okvarjenega segmenta z diagnostičnimi ploščami je mogoče zamenjati flex kabel ali ponovno sestaviti gonilnik IC. Ta vrsta popravila ima najnižje stroške med tremi glavnimi kategorijami napak, s stopnjami uspešnosti, ki presegajo 85 %.
Petstopenjski standard ocenjevanja
Profesionalni postopki predelave so vzpostavili izpopolnjen sistem ocenjevanja za obdelavo zaslonov LCD Fold serije:
| Ocena | Opredelitev | Standard za električni preskus | Dispozicijska pot |
|---|---|---|---|
| A | Polno delujoča dobra enota | Odklon dotika <1,5 mm po celotnem območju, enakomernost svetlosti >85 %, brez napak na zaslonu | Neposredna recirkulacija |
| B | Manjša kozmetična napaka | Popolna funkcionalnost, dovoljene manjše praske zaradi polarizatorja ali obraba okvirja | Očiščena, znižana cirkulacija |
| C | Popravljiva funkcionalna okvara | Flex zlom, okvara IC ali anomalija gonilne plošče, vendar plošča in plast na dotik nedotaknjena | Vstopite v postopek lepljenja/relaminacije |
| D | Funkcionalna okvara, ki je ni mogoče popraviti | Puščanje tekočine na plošči, vžgan OLED ali fizični zlom substrata | Razstavite za dele na ravni komponent |
| E | Dokončaj 报废 | Poškodba skozi strukturo v več plasteh | Pridobivanje materiala |
Podatki o panogi iz dejanskih potekov obnovitve kažejo, da med zbranimi LCD zasloni Fold Series razred A in B skupaj predstavljata 18–22 %, razred C 35–40 %, razred D in E pa predstavljata preostanek. Več kot polovica neuspešnih zaslonov ima vrednost ponovne uporabe ali obnovitve komponent, ki je znatno višja od približno 30-odstotne stopnje ponovne uporabe za tradicionalne ploščate LCD-je.
Natančno razvrščanje zaslonov LCD serije Fold zahteva namensko matriko opreme za testiranje:
| Testna kategorija | Oprema | Ključne specifikacije | Preizkusni predmeti |
|---|---|---|---|
| Električni | Tester zaslona | Podpora za protokol MIPI, nastavljiv 3,3 V-5,5 V | Sivine, enobarvni, prelivni vzorci |
| Električni | Dotaknite se testne plošče | 126-točkovno matrično skeniranje, natančnost ±0,5 mm | Zaznavanje mrtve cone, merjenje zanašanja |
| Električni | Stojalo za staranje | 72 ur, cikel 25°C-45°C | Pregled latentne odpovedi |
| Optični | Tabela za prepustnost svetlobe | 5000-8000 Lux nastavljiv | Uhajanje tekočine, zmečkanina, mehurčki polarizatorja |
| Optični | Merilnik globine gub | Laserski senzor premika, natančnost ±0,01 mm | Fizična meritev globine gube |
| Vizualno | mikroskop | 100-200x povečava | Zlata prstna oksidacija, mikrorazpoke |
| Zanesljivost | Temperaturna/vlažna komora | 60 °C / 90 % RH | Validacija stabilnosti po popravilu |
| Zanesljivost | Fold Tester | 15-20 ciklov/minuto, programabilen kot | Vzorčenje življenjske dobe upogiba |
Analiza obnovljenih zaslonov serije Samsung Fold razkriva različne porazdelitve načinov napak med generacijami:
| Model zaslona | Flex Fracture | Dotaknite se Delaminacija | IC/fleksibilni kabel | drugo | Skupna stopnja popravljivosti |
|---|---|---|---|---|---|
| Zložite 6 LCD | 41 % | 18 % | 24 % | 17 % | 67 % |
| Zložite 5 LCD | 44 % | 16 % | 22 % | 18 % | 68 % |
| Zložite 4 LCD | 46 % | 15% | 21 % | 18 % | 68 % |
| Zložite 3 LCD | 52 % | 12% | 19 % | 17 % | 71 % |
| Zložite 2 LCD | 48 % | 14 % | 20 % | 18 % | 69 % |
| Zložite LCD | 38 % | 10 % | 35 % | 17 % | 72 % |
Novejši generaciji Fold 6 in Fold 5 kažeta rahlo izboljšano zasnovo flex kabla z nižjimi stopnjami zlomov v primerjavi s Fold 3. Zasloni Fold prve generacije imajo višje stopnje napak gonilnika IC, vendar jih je na splošno lažje popraviti, kar ima za posledico najvišjo splošno popravljivost med vsemi generacijami.
Sledijo referenčni razponi cen za zaslone LCD serije Fold glede na razred v distribuciji B2B (USD na enoto, tržni podatki Q1 2026):
| Model zaslona | razred A | razred B | Razred C (popravljeno) | Razred D (deli) |
|---|---|---|---|---|
| Zložite 6 LCD | 165-190 $ | 140-160 $ | 85-105 $ | 35-45 $ |
| Zložite 5 LCD | 110-130 $ | 90-110 dolarjev | 55-70 dolarjev | 25-35 $ |
| Zložite 4 LCD | 80-95 $ | 65-80 dolarjev | 40-50 $ | 18-25 $ |
| Zložite 3 LCD | 55-65 $ | 45-55 $ | 30-38 $ | 12-18 $ |
| Zložite 2 LCD | 35-45 $ | 28-35 $ | 18-25 $ | 8-12 $ |
| Zložite LCD | 25-32 $ | 18-25 $ | 12-18 $ | 5-8 $ |
Opombe o cenah:Enote razreda A ustrezajo kanalom za popravilo, ki zahtevajo vrhunsko kakovost. Popravljene enote razreda C (po lepljenju ali zamenjava polarizatorja) ponujajo polno funkcionalnost za cenovno občutljive kupce. Deli razreda D zagotavljajo fleksibilne kable, IC gonilnike in polarizatorje za popravila na ravni komponent.

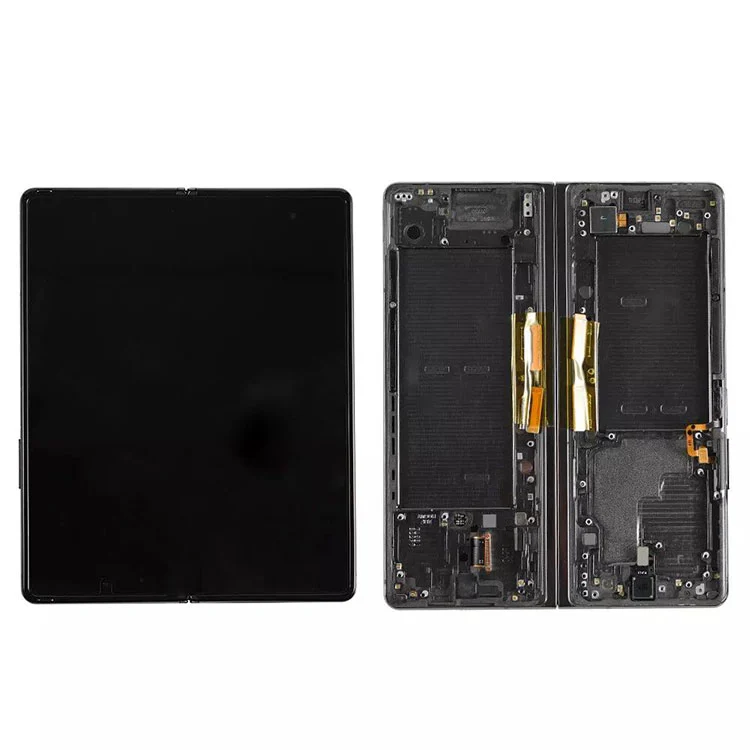

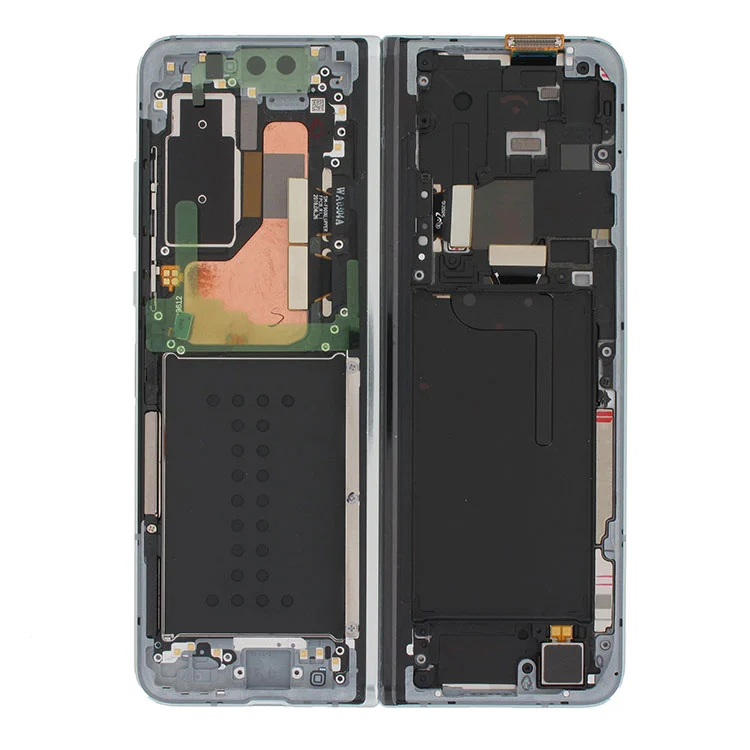

Za vseh šestLCD zasloni serije Fold(Fold 6 / Fold 5 / Fold 4 / Fold 3 / Fold 2 / Fold LCD), na voljo je popolna stabilna dobava, vključno z:
Vse pošiljke so podvržene testiranju zaslona, skeniranju celotne površine na dotik in vizualnemu ocenjevanju z zagotovljenimi poročili o preskusih.
